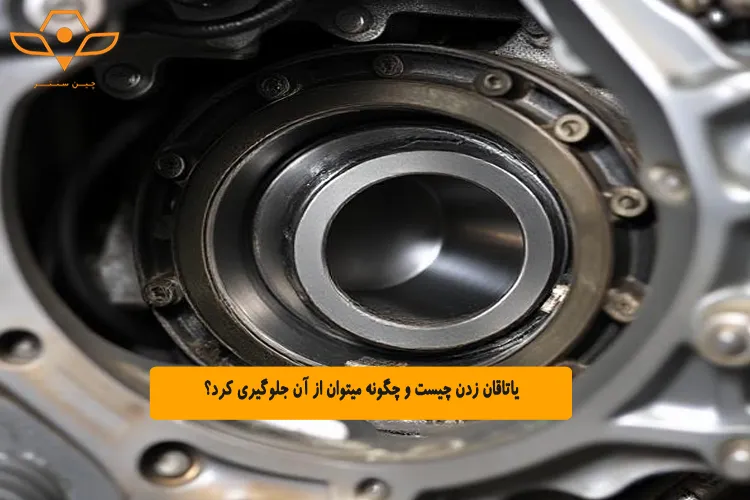

یاتاقان زدن چیست و چگونه میتوان از آن جلوگیری کرد؟
یاتاقان زدن چیست و چگونه میتوان از آن جلوگیری کرد؟
مقدمه
در دنیای صنعتی امروز، یاتاقانها به عنوان یکی از حیاتیترین قطعات مکانیکی، نقش بسیار مهمی در عملکرد دستگاهها و ماشینآلات ایفا میکنند. این قطعات کوچک اما حساس، مسئولیت حمل بارهای سنگین و تسهیل حرکت چرخشی را بر عهده دارند. یکی از مشکلات رایج و مخرب که در طول عمر یاتاقانها رخ میدهد، پدیدهای به نام “یاتاقان زدن” است. این مسئله نه تنها باعث کاهش کارایی دستگاهها میشود، بلکه میتواند منجر به آسیبهای جدی، توقف غیرمنتظره تولید و صدمات مالی قابل توجه شود.
یاتاقان زدن به عنوان یکی از علل اصلی خرابی تجهیزات صنعتی، درک دقیق و جامع آن ضروری است. این پدیده معمولاً به تدریج و در طول زمان رخ میدهد، اما در صورت عدم توجه به علائم اولیه، میتواند به سرعت تشدید شده و منجر به شکست کامل یاتاقان گردد. بنابراین، شناخت عمیق از مکانیزمهای دخیل در این فرآیند، علل بروز آن و راههای پیشگیری، برای مهندسان، تکنسینها و کلیه افرادی که با تجهیزات صنعتی سروکار دارند، امری ضروری محسوب میشود.
تعریف یاتاقان زدن
مفهوم کلی یاتاقان زدن
یاتاقان زدن یا Bear Seizure به فرآیند تدریجی یا ناگهانی تخریب سطوح تماس یاتاقان اطلاق میشود که در نتیجه آن، حرکت نرم و یکنواخت یاتاقان دچار اختلال میگردد. این پدیده زمانی رخ میدهد که لایه روانکاری بین اجزای متحرک یاتاقان از بین رفته و سطوح فلزی به طور مستقیم با یکدیگر در تماس قرار گیرند. در این حالت، اصطکاک بین قطعات به شدت افزایش یافته و حرارت تولیدی ناشی از اصطکاک، باعث تغییر شکل، ذوب یا چسبیدگی سطوح میشود.
فرآیند یاتاقان زدن معمولاً با تولید حرارت اضافی آغاز میشود. هنگامی که روانکاری کافی وجود نداشته باشد، سطوح فلزی یاتاقان تحت فشار و حرکت، با یکدیگر در تماس مستقیم قرار میگیرند. این تماس مستقیم منجر به افزایش دما، تغییر خواص فیزیکی مواد و در نهایت آسیب دائمی به یاتاقان میشود. در مراحل اولیه، این آسیب ممکن است قابل جبران باشد، اما اگر فرآیند ادامه یابد، یاتاقان دچار شکست کامل خواهد شد.
انواع یاتاقانها و مکانیزم فرسایش
یاتاقانها بر اساس نوع حرکت و ساختار، به دو دسته اصلی تقسیم میشوند: یاتاقانهای غلتشی (Rolling Bearing) و یاتاقانهای لغزشی (Sliding Bearing). هر کدام از این انواع، مکانیزم خاص خود را برای بروز پدیده یاتاقان زدن دارند. در یاتاقانهای غلتشی که شامل بیلبیرینگ، رولر بیرینگ و نیدل بیرینگ میشوند، فرسایش عمدتاً بر روی سطوح تماس بین گویها یا غلتکها و حلقههای داخلی و خارجی رخ میدهد. این نوع فرسایش اغلب ناشی از فقدان گریس یا آلودگی آن است.
یاتاقانهای لغزشی که در آنها سطح شفت مستقیماً روی سطح یاتاقان میلغزد، مکانیزم متفاوتی از فرسایش دارند. در این نوع یاتاقانها، لایه نازک روغن بین دو سطح، وظیفه جداسازی و کاهش اصطکاک را بر عهده دارد. هنگامی که این لایه روغن به دلایل مختلف آسیب میبیند، سطوح فلزی با یکدیگر در تماس قرار گرفته و فرآیند یاتاقان زدن آغاز میشود. عوامل مختلفی نظیر کیفیت روغن، دما، فشار، سرعت و وضعیت سطوح، بر شدت و نحوه بروز این پدیده تأثیر میگذارند.

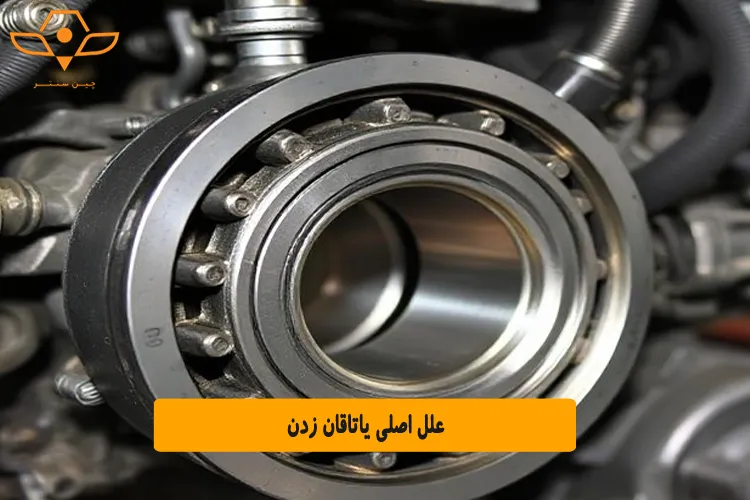

علل اصلی یاتاقان زدن
فقدان روانکاری مناسب
یکی از اصلیترین و رایجترین علل یاتاقان زدن، فقدان یا کمبود روانکاری مناسب است. روانکارها، اعم از روغنهای مایع یا گریسها، وظیفه ایجاد لایهای از مواد لغزنده بین سطوح متحرک را بر عهده دارند. این لایه نه تنها اصطکاک را کاهش میدهد، بلکه حرارت تولیدی را نیز جذب و انتقال میدهد. زمانی که روانکار کافی وجود نداشته باشد، سطوح فلزی مجبور به تماس مستقیم میشوند که این امر منجر به افزایش شدید اصطکاک و تولید حرارت میگردد.
کیفیت روانکار نیز نقش بسیار مهمی در پیشگیری از یاتاقان زدن دارد. روانکارهای نامناسب، فرسوده یا آلوده، نمیتوانند وظایف خود را به درستی انجام دهند. با گذشت زمان، روانکارها دچار تجزیه شیمیایی شده و خواص روانکاری خود را از دست میدهند. همچنین، استفاده از روانکار با ویسکوزیته نامناسب برای شرایط کاری خاص، میتواند منجر به عدم تشکیل لایه روانکاری مؤثر گردد. دمای بالا، فشار زیاد، و سرعت بالا از جمله عواملی هستند که بر کیفیت و عملکرد روانکارها تأثیر منفی میگذارند و باعث تسریع فرآیند تخریب آنها میشوند. خرید میل سوپاپ دود برلیانس
آلودگی و ذرات خارجی
آلودگی یاتاقانها با ذرات خارجی، یکی دیگر از علل مهم یاتاقان زدن محسوب میشود. ذرات خارجی شامل گرد و غبار، فلزات ساییده شده، ذرات آب، مواد شیمیایی و سایر آلایندهها میتوانند به داخل یاتاقان نفوذ کرده و باعث آسیب جدی شوند. این ذرات به عنوان عوامل ساینده عمل کرده و سطوح صاف یاتاقان را خراشدار میکنند. خراشهای ایجاد شده نه تنها باعث افزایش اصطکاک میشوند، بلکه نقاط تمرکز تنش ایجاد کرده که میتوانند منجر به شکست خستگی گردند.
آب و رطوبت نیز از مهمترین آلایندههایی محسوب میشوند که باعث یاتاقان زدن میشوند. حضور آب در روانکار باعث تشکیل امولسیون شده و خواص روانکاری را تضعیف میکند. همچنین، آب میتواند منجر به خوردگی سطوح فلزی یاتاقان شود. فرآیند خوردگی باعث ایجاد حفرهها و ناهمواریهایی در سطوح میشود که عملکرد نرم یاتاقان را مختل میکند. مواد شیمیایی نظیر اسیدها، بازها و نمکها نیز میتوانند باعث تخریب روانکار و خوردگی اجزای یاتاقان شوند. بنابراین، محافظت از یاتاقانها در برابر آلودگی و استفاده از سیستمهای فیلتراسیون مناسب، جزء لاینفک برنامههای نگهداری محسوب میشود.
بار اضافی و استفاده نادرست
اعمال بار بیش از حد مجاز یاتاقان، یکی از عوامل مهم در بروز یاتاقان زدن است. هر یاتاقان برای حمل بار مشخصی طراحی شده و تجاوز از این حد، باعث تنش اضافی بر روی اجزای آن میشود. بار اضافی منجر به افزایش فشار تماس بین سطوح، تولید حرارت بیشتر و فشردگی بیش از حد لایه روانکاری میگردد. در چنین شرایطی، روانکار قادر به حفظ جداسازی کامل سطوح نخواهد بود و تماس مستقیم فلز به فلز اتفاق میافتد.
استفاده نادرست از یاتاقانها شامل نصب نامناسب، عدم هممحوری، لرزش بیش از حد، و سرعتهای غیرمجاز نیز میتواند منجر به یاتاقان زدن شود. نصب نامناسب یاتاقان، اعم از کج بودن، سفتی بیش از حد، یا شلی اضافی، باعث توزیع غیریکنواخت بار و ایجاد نقاط تنش شدید میشود. عدم هممحوری شفت و یاتاقان منجر به بارگذاری جانبی اضافی و فرسایش نامتقارن میگردد. لرزشهای مکانیکی نیز میتوانند باعث از بین رفتن لایه روانکاری و تماس متناوب سطوح شوند که این امر منجر به فرسایش تدریجی یاتاقان میگردد.
تأثیر دما و رطوبت
دما و رطوبت از مهمترین عوامل محیطی هستند که بر عملکرد یاتاقانها تأثیر میگذارند. دمای بالا باعث کاهش ویسکوزیته روانکار، تسریع فرآیند اکسیداسیون و تجزیه شیمیایی آن میشود. در دماهای بسیار بالا، روانکار ممکن است کاملاً تبخیر شده یا دچار تجزیه شود که این امر منجر به فقدان کامل روانکاری و یاتاقان زدن میگردد. از طرف دیگر، دمای بسیار پایین نیز میتواند باعث سفت شدن روانکار و کاهش جریان آن شود که این امر منجر به عدم تشکیل لایه روانکاری مناسب میگردد.
رطوبت بالا نیز تأثیرات مخربی بر روی یاتاقانها دارد. رطوبت میتواند باعث تشکیل قطرات آب در روانکار، خوردگی سطوح فلزی، و تولید مواد اسیدی شود. همچنین، تغییرات ناگهانی دما و رطوبت میتوانند منجر به تشکیل تقطیر آب در داخل یاتاقان شوند. حضور آب در سیستم روانکاری نه تنها خواص روانکار را تضعیف میکند، بلکه میتواند منجر به تشکیل امولسیون، کفزدگی و کاهش قدرت تحمل بار روانکار گردد. بنابراین، کنترل دما و رطوبت محیط کار یاتاقانها، جزء لاینفک برنامههای نگهداری و پیشگیری از یاتاقان زدن محسوب میشود.

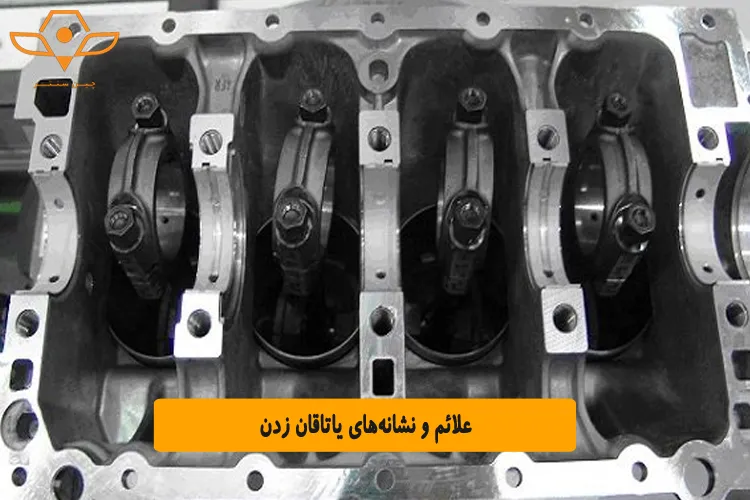

علائم و نشانههای یاتاقان زدن
علائم صوتی
یکی از اولین و قابل تشخیصترین علائم یاتاقان زدن، تغییر در الگوی صداهای تولیدی است. در حالت طبیعی، یاتاقانهای سالم صدای ملایم و یکنواختی تولید میکنند. اما هنگامی که فرآیند یاتاقان زدن آغاز میشود، صداهای مشخصی شروع به بروز میکنند که هشدار دهنده وجود مشکل هستند. صدای جیرجیر، که معمولاً ناشی از فقدان روانکاری یا آلودگی است، یکی از رایجترین علائم اولیه محسوب میشود. این صدا در ابتدا ممکن است متناوب و کم شدت باشد، اما با پیشرفت مشکل، پیوسته و شدیدتر میشود.
صدای کوبش یا ضربهای نیز نشانهای از آسیب به اجزای یاتاقان است. این نوع صدا معمولاً زمانی بروز میکند که سطوح یاتاقان دچار خراشهای عمیق، حفرهها یا تغییر شکل شدهاند. همچنین، صدای خشخشی که شبیه صدای کاغذ سنباده است، نشانه حضور ذرات خارجی یا فرسایش شدید سطوح میباشد. تغییر در تن یا فرکانس صداهای معمولی دستگاه نیز میتواند نشانهای از مشکل یاتاقان باشد. مهم است که اپراتورها و تکنسینها با صداهای طبیعی دستگاهها آشنا بوده و هرگونه تغییر غیرمعمول را جدی بگیرند.
علائم لرزشی و حرکتی
لرزش غیرمعمول یکی از علائم بارز یاتاقان زدن است که به راحتی قابل احساس و تشخیص میباشد. یاتاقانهای سالم حرکت نرم و یکنواختی را تضمین میکنند، اما هنگامی که دچار مشکل میشوند، لرزشهای مشخصی در دستگاه ایجاد میکنند. این لرزشها ممکن است در ابتدا جزئی و محدود باشند، اما با پیشرفت آسیب، شدیدتر و گستردهتر میشوند. لرزشهای با فرکانس بالا معمولاً نشانه مشکل در گویها یا غلتکهای یاتاقان هستند، در حالی که لرزشهای با فرکانس پایین ممکن است ناشی از عدم تعادل یا مشکل در شفت باشند.
افزایش دما در نواحی اطراف یاتاقان نیز یکی از علائم مهم یاتاقان زدن محسوب میشود. این افزایش دما معمولاً ناشی از اصطکاک اضافی بین سطوح است که بر اثر فقدان روانکاری مناسب بروز میکند. استفاده از ترمومتر مادون قرمز یا سنسورهای دمای تماسی، روشهای مؤثری برای مانیتورینگ دمای یاتاقانها محسوب میشوند. همچنین، تغییر در الگوی حرکت شفت، نظیر افزایش شل بودن یا سفتی غیرمعمول، نیز میتواند نشانه آسیب یاتاقان باشد. این تغییرات اغلب با استفاده از تجهیزات اندازهگیری دقیق قابل تشخیص هستند. خرید یاتاقان برلیانس
نشانههای بصری
بازرسی بصری یاتاقانها و محیط اطراف آنها، اطلاعات مفیدی در مورد وضعیت سلامت آنها فراهم میکند. تغییر رنگ روانکار یکی از اولین نشانههای بصری مشکل است. روانکار سالم معمولاً رنگ مشخص و شفافی دارد، اما هنگامی که دچار آلودگی، اکسیداسیون یا حرارت بیش از حد میشود، رنگ آن تیره، کدر یا سیاه میگردد. حضور ذرات فلزی در روانکار، که اغلب به صورت برادههای ریز نمایان میشوند، نشانه فرسایش سطوح یاتاقان است. این ذرات معمولاً با استفاده از آهنربا قابل جداسازی هستند و تجزیه آنها اطلاعات مفیدی در مورد نوع و شدت آسیب فراهم میکند.
نشت روانکار از اطراف یاتاقان نیز نشانهای از مشکل در سیستم آببندی یا آسیب به اجزای یاتاقان است. این نشتها اغلب ناشی از فرسایش پکینگها، گسکتها یا تغییر شکل هاوزینگ یاتاقان میباشند. همچنین، تشکیل لکههای روغنی در زیر دستگاه، نشانه نشت و احتمال کمبود روانکاری است. بازرسی بصری سطوح خارجی یاتاقان نیز میتواند نشانههایی از خوردگی، تشکیل زنگ، یا آسیب مکانیکی را نشان دهد. تغییر شکل ظاهری یاتاقان، نظیر انتفاخ، شکستگی یا تغییر فرم، نشانههای بارز آسیب شدید هستند که نیاز به اقدام فوری دارند.

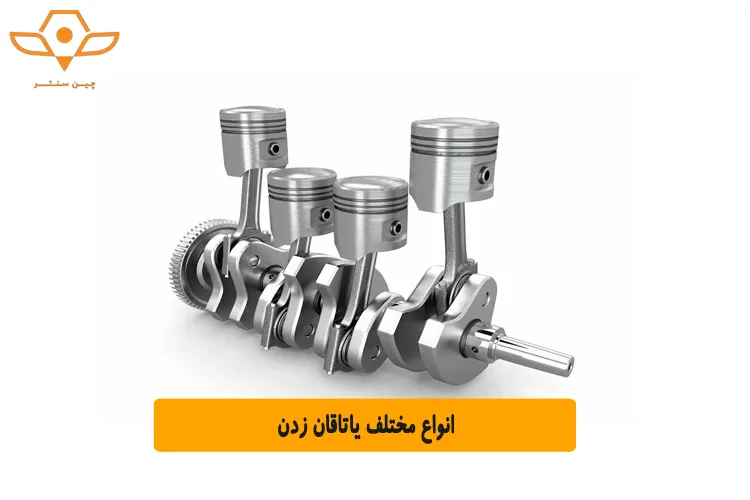

انواع مختلف یاتاقان زدن
یاتاقان زدن پدیدهای است که در اشکال مختلف رخ میدهد و هر کدام دارای علائم و راهحلهای خاص خود هستند. درک صحیح این انواع برای تشخیص به موقع و اتخاذ تدابیر مناسب حیاتی است.
فرسایش چسبنده
فرسایش چسبنده زمانی رخ میدهد که سطوح فلزی یاتاقان به دلیل کمبود روانکاری مناسب با یکدیگر در تماس مستقیم قرار میگیرند. این نوع فرسایش معمولاً با افزایش ناگهانی دما، تولید صدای غیرطبیعی و تغییر رنگ روانکار همراه است.
علائم شناسایی فرسایش چسبنده عبارتند از:
- افزایش محسوس دمای یاتاقان
- بروز صداهای غیرطبیعی مانند جیرجیر یا خش خش
- تغییر رنگ روانکار به سمت قهوهای یا سیاه
- افزایش مصرف انرژی موتور
- لرزش غیرطبیعی در سیستم
فرسایش ساینده
فرسایش ساینده نتیجه حضور ذرات خارجی در روانکار یا سطوح یاتاقان است. این ذرات که میتوانند شامل گرد و غبار، ذرات فلزی یا آلودگیهای شیمیایی باشند، باعث ایجاد خراش و فرسایش تدریجی سطوح میشوند.
مشخصات فرسایش ساینده:
- ایجاد خراشهای ریز و منظم روی سطح یاتاقان
- کیفیت پایین روانکار به دلیل حضور ذرات معلق
- فرسایش یکنواخت و تدریجی قطعات
- تولید ذرات فلزی در روانکار
- کاهش تدریجی عملکرد یاتاقان
فرسایش خستگی
فرسایش خستگی ناشی از تنشهای تکراری و بارهای دورهای وارد بر یاتاقان است. این نوع فرسایش معمولاً پس از مدت زمان طولانی استفاده رخ میدهد و با تشکیل ترکهای ریز در ساختار فلزی آغاز میشود.
ویژگیهای فرسایش خستگی:
- تشکیل ترکهای ریز در سطح یاتاقان
- تغییر شکل تدریجی قطعات
- کاهش دقت ابعادی یاتاقان
- افزایش بازی و لقی در اتصالات
- کاهش کارایی کلی سیستم
راههای پیشگیری از یاتاقان زدن
پیشگیری از یاتاقان زدن نه تنها موجب صرفهجویی در هزینههای تعمیرات میشود بلکه عمر مفید تجهیزات را نیز به طور قابل توجهی افزایش میدهد. راههای مؤثر پیشگیری شامل موارد زیر است:
انتخاب روانکار مناسب
انتخاب روانکار مناسب یکی از مهمترین عوامل در پیشگیری از یاتاقان زدن محسوب میشود. روانکار باید بر اساس نوع کاربری، شرایط دمایی، سرعت دوران و بار وارده انتخاب شود.
معیارهای انتخاب روانکار:
- ویسکوزیته مناسب برای شرایط کارکرد
- مقاومت در برابر دماهای بالا
- خواص ضد اکسیدان و ضد خوردگی
- سازگاری با مواد سیل و واشر
- پایداری در شرایط فشار بالا
نگهداری و سرویس منظم
نگهداری منظم و سرویسهای دورهای کلید اصلی جلوگیری از یاتاقان زدن است. این فرآیند شامل بازرسیهای منظم، تعویض روانکار و کنترل وضعیت کلی سیستم میباشد. خرید لوازم یدکی ام وی ام اصلی
برنامهریزی تعمیرات پیشگیرانه
تعمیرات پیشگیرانه باید بر اساس برنامهای منظم و با در نظر گیری عوامل مختلف انجام شود:
برنامه ماهانه:
- بازرسی بصری سطح روانکار
- کنترل دمای یاتاقان در حین کار
- بررسی صداهای غیرطبیعی
- اندازهگیری لرزش و ارتعاشات
برنامه سهماهه:
- تعویض روانکار طبق توصیه سازنده
- بازرسی دقیق سطوح یاتاقان
- کنترل واشرها و سیلها
- تنظیم بازی و لقی
برنامه ششماهه:
- بازرسی کامل سیستم یاتاقان
- تست عملکرد تحت شرایط مختلف
- تجزیه و تحلیل روانکار
- تعویض قطعات فرسوده
جدول مشخصات انواع یاتاقان
| نوع یاتاقان | کاربری | دمای کاری | سرعت مجاز | نوع روانکار | عمر مفید |
|---|---|---|---|---|---|
| غلتکی | سرعت بالا | -20 تا 150°C | 15000 RPM | گریس یا روغن | 10-15 سال |
| لغزشی | بار سنگین | -10 تا 200°C | 5000 RPM | روغن | 15-20 سال |
| مخروطی | بار محوری | -15 تا 180°C | 8000 RPM | گریس | 8-12 سال |
| کروی | همه منظوره | -30 تا 120°C | 12000 RPM | گریس | 10-15 سال |
| سوزنی | فضای محدود | -20 تا 150°C | 10000 RPM | روغن | 8-10 سال |

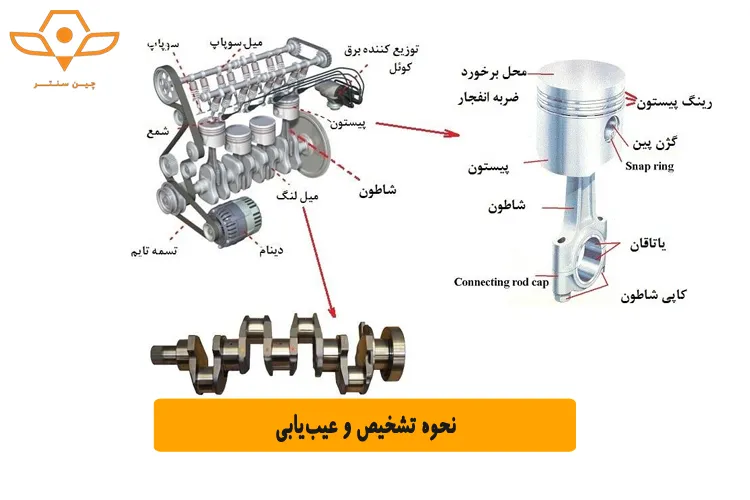

نحوه تشخیص و عیبیابی
تشخیص به موقع علائم یاتاقان زدن میتواند از خرابیهای جدی جلوگیری کند. روشهای تشخیص عبارتند از:
روشهای تشخیص بصری:
- بررسی تغییر رنگ روانکار
- مشاهده رسوبات و ذرات معلق
- کنترل سطح روانکار
- بازرسی سطوح یاتاقان
روشهای تشخیص شنیداری:
- شناسایی صداهای غیرطبیعی
- تشخیص تغییر در الگوی صدا
- کنترل شدت و فرکانس صدا
- مقایسه با صدای طبیعی
روشهای تشخیص حسی:
- اندازهگیری دمای یاتاقان
- حس کردن لرزش غیرطبیعی
- بررسی تغییر در مقاومت حرکت
- کنترل بوی غیرطبیعی
راهحلهای عملی برای جلوگیری از یاتاقان زدن
راهحلهای فوری:
- کاهش فوری بار وارده
- تعویض روانکار آلوده
- تنظیم مجدد سیستم
- خنک کردن یاتاقان
راهحلهای میانمدت:
- تعویض قطعات فرسوده
- تنظیم دقیق سیستم
- بهبود سیستم روانکاری
- افزایش فرکانس بازرسی
راهحلهای درازمدت:
- ارتقای سیستم یاتاقان
- استفاده از تکنولوژیهای نوین
- بهبود شرایط محیطی
- آموزش پرسنل تخصصی
نتیجهگیری
یاتاقان زدن یکی از مهمترین مسائل در نگهداری تجهیزات صنعتی محسوب میشود که میتواند منجر به هزینههای سنگین و توقف خطوط تولید شود. با درک علل مختلف این پدیده و اجرای برنامههای نگهداری مناسب، میتوان از بروز این مشکلات پیشگیری کرد. انتخاب روانکار مناسب، نگهداری منظم و تشخیص به موقع علائم، سه رکن اصلی موفقیت در این زمینه هستند.
پرسشهای متداول (FAQ)
سؤال: چگونه میتوانم تشخیص دهم که یاتاقان نیاز به تعویض دارد؟ پاسخ: علائم اصلی شامل افزایش دما، صداهای غیرطبیعی، لرزش اضافی، تغییر رنگ روانکار و کاهش عملکرد کلی سیستم است.
سؤال: بهترین نوع روانکار برای شرایط دمای بالا چیست؟ پاسخ: روانکارهای سنتتیک با پایه پلیآلفا اولفین (PAO) یا استرهای سنتتیک برای دماهای بالا مناسب هستند.
سؤال: آیا استفاده از روانکار بیش از حد مجاز مضر است؟ پاسخ: بله، روانکار اضافی میتواند باعث افزایش دما، کاهش کارایی و تولید کف شود.
سؤال: چه مدت یکبار باید روانکار یاتاقان را تعویض کرد؟ پاسخ: این موضوع به نوع کاربری، شرایط کارکرد و نوع روانکار بستگی دارد، اما معمولاً هر 3 تا 6 ماه توصیه میشود.
سؤال: آیا میتوان یاتاقان آسیب دیده را تعمیر کرد؟ پاسخ: بسته به میزان آسیب، برخی یاتاقانها قابل تعمیر هستند، اما در موارد فرسایش شدید، تعویض تنها راهحل است.
